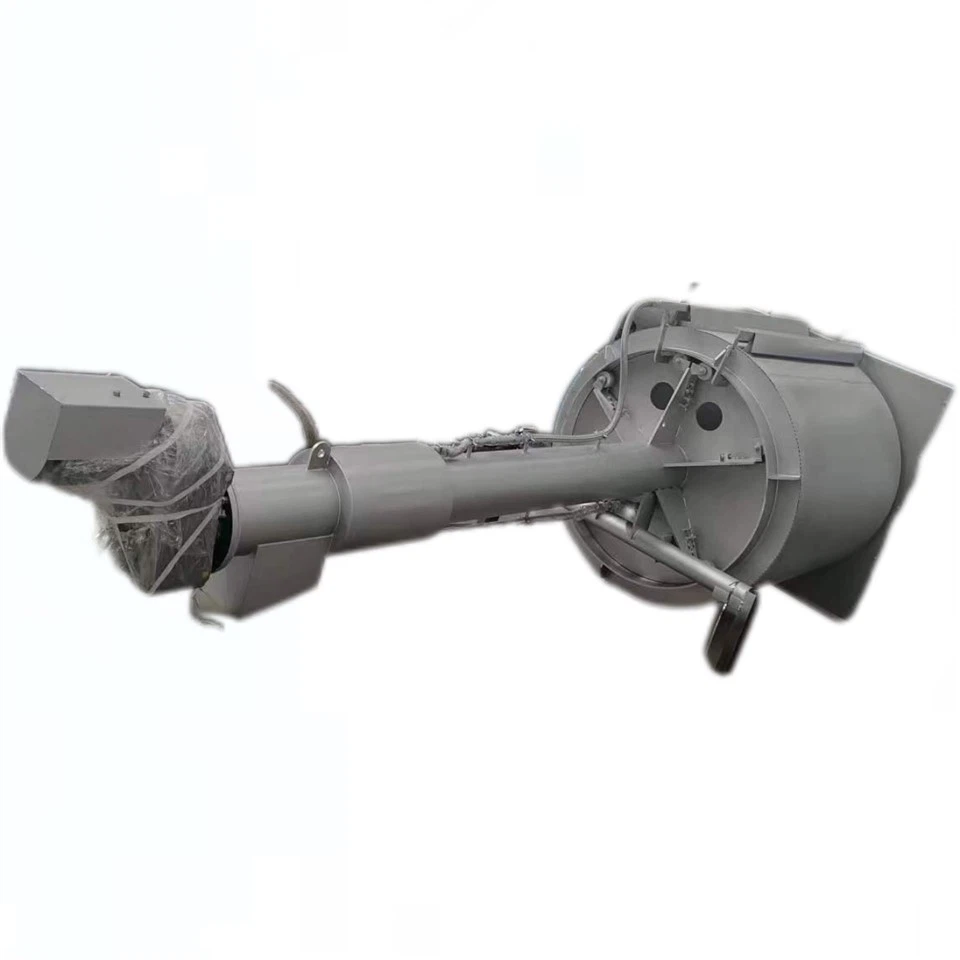

Roterende trommelskjerm

Kloakk tilsig

Kloakk kommer inn i mateenden (den ene enden av trommelen) av trommelskjermen gjennom rør eller kanaler, og strømmer langs trommelens aksiale retning under påvirkning av tyngdekraften eller pumping.

Fast-væskeseparasjon

Skjæring av portspalter: Kloakk renner ut gjennom ristspaltene (bredden på ristspalten er vanligvis 1-10 mm) på overflaten av ristsylinderen, mens suspendert materiale (som fibre, plast, hår osv.) holdes tilbake på den indre overflaten av ristsylinderen fordi størrelsen er større enn ristspaltene.
‌
Baffeleffekt: Gittersylinderen er vanligvis skråstilt i en vinkel på 35 grader -55 grader i forhold til retningen til vannstrømmen. Når kloakken renner, endres vinkelen og strømmen blir forvirret, noe som øker effektiviteten til å avskjære urenheter. 47.

Rotasjon og slaggutslipp av ristsylinderen

Lav-hastighetsrotasjon: Ristenesylinderen roterer med lav hastighet (for eksempel 4-6r/min) under drivenheten, og det beholdte slagget løftes til toppen mens ristsylinderen roterer.
‌
Rengjøring og slaggutslipp‌: På toppen av silsylinderen jobber høytrykksspylemunnstykket (trykket kan nå 0,3-0,5 MPa) og nylonbørsten for å fjerne silslagget fra silgapet, og tømmer utstyret gjennom en skruetransportør eller -skrape for å gå inn i den påfølgende oppsamlings- eller presseenheten‌76.
‌
Selvrensende-syklus‌
Den rensede silsylinderen fortsetter å rotere til bunnen og -trener på nytt i kloakkfiltreringsområdet for å danne en kontinuerlig arbeidssyklus.

Skjermsylinder design

‌Trinnstaver‌: Stengene er arrangert i trinn for å danne jevne skjermgap for å forhindre blokkering og øke filtreringsområdet‌4.
‌Materialvalg‌: Silsylinderen og rammen er laget av ‌SUS304/316L rustfritt stål‌, som er beiset og passivert, korrosjonsbestandig-og har lang levetid67.
‌
Drivsystem

Motoren driver silensylinderen til å rotere gjennom en reduksjonsgir, effekten er vanligvis mindre enn eller lik 1,1 kW, og støtter kontinuerlig eller intermitterende driftsmodus‌6. ‌

Rengjøringsanordning
‌Høy-trykkspyling‌: renser vedheftende urenheter (som fett og hår).
‌Nylonbørstehjelpemiddel‌: fysisk børsting renser ristspalten ytterligere for å forhindre tilstopping
